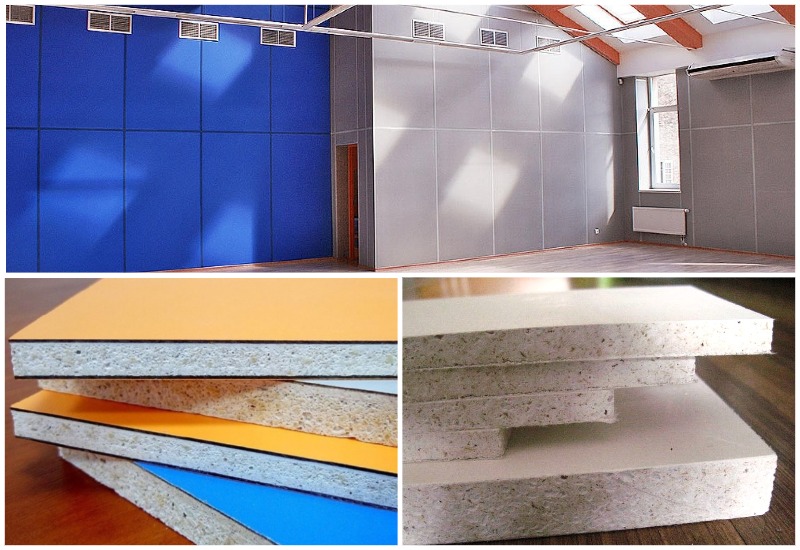

Стекломагниевый лист (СМЛ) — востребованный материал в многослойных конструкциях, где требуется сочетание прочности, стойкости к влаге и огню, а также стабильной геометрии. Одно из эффективных направлений его применения — сэндвич-панели. Такие панели используются в перегородках, фасадах, вентиляционных коробах, облицовке лифтовых шахт, при создании модульных зданий. Главная задача при проектировании сэндвич-конструкций — добиться высокой жёсткости при минимальном весе. Ниже разберём, как использовать СМЛ в этих целях, какие материалы и схемы комбинирования повышают жёсткость и при этом не перегружают конструкцию.
Сэндвич-конструкция представляет собой трёхслойную систему: два внешних жёстких слоя (облицовки) и внутренний слой (сердечник), обеспечивающий толщину и сопротивление изгибу. Именно такая структура позволяет создать лёгкие панели с высокой механической устойчивостью. СМЛ в подобных системах обычно играет роль наружного слоя, в некоторых случаях используется сразу с двух сторон — при двусторонней облицовке.
СМЛ удобен для этой задачи благодаря ряду свойств: он хорошо держит форму, не коробится, устойчив к температурным колебаниям, совместим с клеями и герметиками. Однако сам по себе он не обладает высокой жёсткостью на изгиб, особенно при толщине 6–8 мм. Поэтому важно правильно подобрать внутренний слой и способы крепления, чтобы конструкция получила необходимую прочность без значительного утяжеления.
Первый способ повышения жёсткости — выбор правильного сердечника. Распространённые варианты:

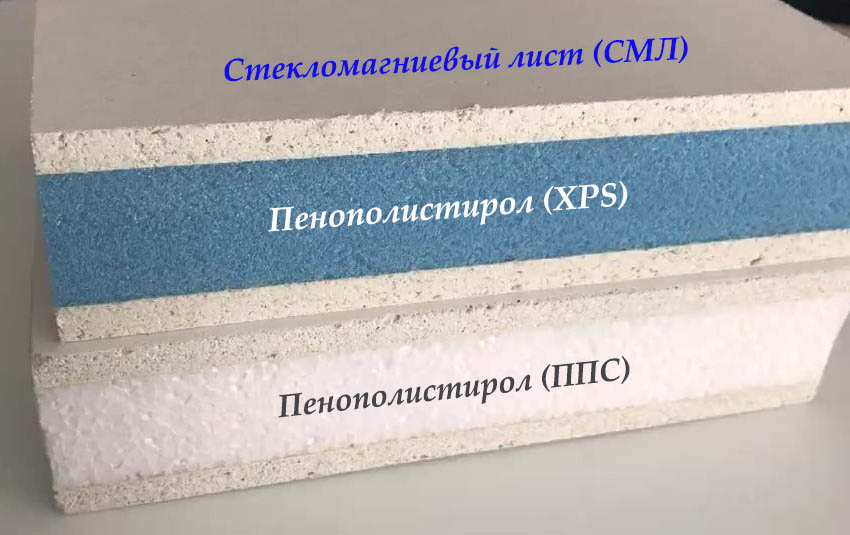

- Пенополистирол (ППС) или экструдированный пенополистирол (XPS). Обеспечивает лёгкость и теплоизоляцию, но требует надёжного сцепления с СМЛ. Жёсткость конструкции возрастает при увеличении толщины пенополистирола.
- Минеральная вата — применяется для противопожарных панелей и обеспечивает дополнительную шумоизоляцию, но требует армирующего слоя и плотной фиксации с наружными обкладками.
- Соты из алюминия или пластика. Имеют наилучшее соотношение жёсткости и массы. При приклеивании СМЛ с обеих сторон образуется устойчивая и лёгкая панель с высоким сопротивлением прогибу.
- Гофрированный картон или ДВП — применяются во временных или малонагруженных конструкциях.
Важно, чтобы материал сердечника обеспечивал не только толщину, но и надёжную адгезию с СМЛ. Для этого используются контактные клеи, эпоксидные или полиуретановые составы с хорошей проникающей способностью. Клей наносят равномерно по всей поверхности, особенно тщательно — по краям и в зонах потенциальных нагрузок.
Второй способ — работа с геометрией панели. Если увеличить толщину сэндвич-элемента (например, использовать 6 мм СМЛ + 40 мм сердечника + 6 мм СМЛ), то даже при небольшом весе можно добиться высокой изгибной жёсткости. Это позволяет делать перегородки и навесные панели, которые не требуют дополнительных рёбер жёсткости. Оптимальная толщина слоя зависит от назначения: для внутренних перегородок достаточно 20–30 мм, для наружных — 40–60 мм.
Третий способ — локальное армирование. В зонах крепления панелей к каркасу или в местах высокой нагрузки можно предусматривать вставки из фанеры, алюминия или металлопрофиля. Такие вставки не утяжеляют всю конструкцию, но значительно увеличивают жёсткость в нужных точках.
Четвёртый подход — точечная калибровка с помощью рёбер. Если требуется лёгкая, но прочная конструкция, внутрь панели можно добавить продольные рёбра из дерева, металла или плотного пенопласта. Это снижает подвижность лицевых слоёв и предотвращает деформацию без увеличения общей массы.
Пятый способ — калибровка схемы крепления. Сэндвич-панели с СМЛ можно фиксировать на каркас или раму с минимальным шагом крепежа. Чем меньше расстояние между точками опоры, тем выше устойчивость панели к прогибу. Особенно важно это учитывать при монтаже на потолок или фасад.
Дополнительно при проектировании следует учитывать совместимость слоёв по коэффициенту теплового расширения. При перепадах температуры слабая адгезия или несоответствие характеристик может привести к отслоению. Поэтому важно использовать клеевые составы, рекомендованные производителями СМЛ для таких задач.
При подготовке статьи частично использованы материалы с сайта alexstroi.ru — стекломагниевый лист в сэндвич-конструкциях
Дата публикации: 10 августа 2022 года
